برای محاسبه ظرفیت درام وینچ دستی، ابتدا باید اصول پایه و فرمول‌های مربوط به آن را به طور کامل بررسی کنیم. این محاسبات به کاربران و مهندسان کمک می‌کند تا تعیین کنند چه مقدار کابل (طناب) را می‌توانند روی درام بپیچند و این ظرفیت چقدر است. ظرفیت درام وینچ به طور معمول بر اساس طول و قطر کابل، قطر درام و ساختار فیزیکی آن محاسبه می‌شود.
اصول محاسبه ظرفیت درام وینچ دستی
در ابتدا، برای درک صحیح ظرفیت درام وینچ، باید پارامترهای مختلفی را در نظر گرفت که تاثیر مستقیم بر روی عملکرد وینچ و قابلیت حمل بار دارند. برخی از این پارامترها به شرح زیر هستند:
- طول طناب (L): مقدار کابل یا طناب مورد استفاده در وینچ که برای بلند کردن یا کشیدن بار استفاده می‌شود. این طول در تعیین ظرفیت درام به شدت تاثیرگذار است.
- طول سیم‌پیچ (A): طول کلی که طناب یا کابل روی درام پیچیده می‌شود. این مقدار در محاسبات ظرفیت وینچ اهمیت دارد و می‌تواند با توجه به نوع وینچ و طراحی آن متغیر باشد.
- قطر بشکه (B): قطر درام یا بشکه که طناب روی آن پیچیده می‌شود. قطر درام یکی از مهم‌ترین عواملی است که تعیین می‌کند چه مقدار کابل می‌توان روی درام پیچید.
- عرض بین فلنج‌ها (C): فلنج‌ها دو قطعه‌ای هستند که در دو طرف درام قرار می‌گیرند و وظیفه دارند تا کابل را در محل خود ثابت نگه دارند. عرض این فلنج‌ها تاثیر زیادی بر تعداد لایه‌های کابل و ظرفیت کلی درام دارد.
- ثابت K: این ثابت بر اساس قطر طناب و طراحی درام تعیین می‌شود و در محاسبات مربوط به ظرفیت درام نقش اساسی ایفا می‌کند.

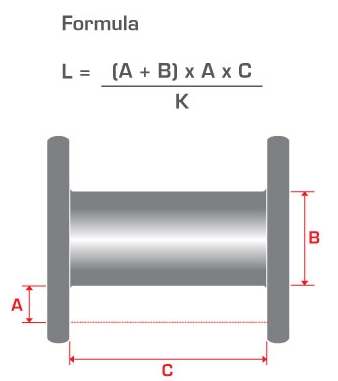

با در نظر گرفتن این پارامترها، فرمول عمومی محاسبه ظرفیت درام به صورت زیر است:
در این فرمول، هر یک از این مقادیر باید به دقت اندازه‌گیری و وارد شوند تا نتیجه دقیق‌تری حاصل گردد. در ادامه، به توضیح بیشتر هر یک از این پارامترها و نحوه استفاده از آن‌ها برای محاسبه ظرفیت درام می‌پردازیم.
1. طول طناب (L)
طول طناب یکی از مهم‌ترین پارامترها در محاسبه ظرفیت درام است، زیرا این مقدار نشان‌دهنده میزان کابل است که باید روی درام پیچیده شود. هرچه طول طناب بیشتر باشد، ظرفیت درام برای نگه‌داری آن افزایش می‌یابد، اما در عین حال باید توجه داشت که محدودیت‌هایی نیز برای فضای موجود در داخل درام وجود دارد. به طور معمول، طول طناب بسته به نیازهای خاص کاربردی انتخاب می‌شود. مثلاً در برخی وینچ‌های دستی، ممکن است طول طناب از 10 متر تا 100 متر یا بیشتر متغیر باشد.
2. طول سیم‌پیچ (A)
طول سیم‌پیچ نمایانگر تعداد لایه‌هایی است که طناب روی درام خواهد پیچید. این طول به طراحی درام و همچنین ویژگی‌های ساختاری آن بستگی دارد. به طور کلی، هر لایه‌ای که به درام اضافه می‌شود، نیاز به فضای بیشتری دارد. با این حال، باید توجه داشت که هر چه تعداد لایه‌ها بیشتر باشد، قطر درام نیز باید بزرگتر باشد تا ظرفیت سیم‌پیچ بیشتر گردد.
3. قطر بشکه (B)
قطر بشکه یکی از پارامترهای اصلی است که تاثیر مستقیمی بر روی ظرفیت درام دارد. هرچه قطر بشکه بزرگتر باشد، فضای بیشتری برای پیچیدن طناب فراهم می‌آید، بنابراین می‌توان کابل‌های بیشتری را به دور آن پیچید. در واقع، این پارامتر به میزان قابل توجهی تعیین می‌کند که چه مقدار طناب می‌تواند روی درام قرار گیرد. در وینچ‌های دستی، قطر درام باید به گونه‌ای طراحی شود که علاوه بر نگه‌داری سیم‌پیچ، قابلیت آزادسازی و کشیدن بار را نیز داشته باشد.
4. عرض بین فلنج‌ها (C)
فلنج‌ها به طور معمول دو قطعه دایره‌ای شکل هستند که در دو طرف درام قرار می‌گیرند. عرض بین فلنج‌ها به این معنی است که فاصله بین این دو قطعه چقدر است و این فاصله بر روی ظرفیت و تعداد لایه‌های کابل تاثیر می‌گذارد. عرض بیشتر فلنج‌ها فضای بیشتری برای پیچیدن طناب فراهم می‌آورد. بنابراین، در طراحی وینچ‌های دستی باید به این نکته توجه شود که این فاصله نه تنها بر ظرفیت، بلکه بر نحوه عملکرد سیستم نیز تاثیرگذار است.
5. ثابت K
ثابت K یک ضریب است که به کمک آن می‌توان پارامترهای مختلف کابل و طراحی درام را در محاسبات وارد کرد. این ثابت معمولاً بر اساس قطر طناب و مشخصات فنی طراحی درام تعیین می‌شود. برای هر نوع کابل و طراحی خاص، مقدار ثابت K می‌تواند متفاوت باشد. این ثابت به طور خاص برای محاسبه دقیق‌تری از ظرفیت درام و جلوگیری از اشتباهات در طراحی‌های مهندسی ضروری است.
نکات مهم در محاسبه ظرفیت درام وینچ دستی
در محاسبه ظرفیت درام، علاوه بر فرمول‌های فوق، چند نکته مهم نیز وجود دارد که باید به آن‌ها توجه کرد:
- نوع کابل: کابل‌های فولادی و طناب‌های مصنوعی ویژگی‌های متفاوتی دارند. برای مثال، طناب‌های فولادی معمولاً کشش و مقاومت بالاتری دارند، در حالی که طناب‌های مصنوعی سبک‌تر و انعطاف‌پذیرتر هستند. انتخاب نوع کابل باید با توجه به نیاز بار و شرایط کاری انتخاب شود.
- حجم و طراحی درام: طراحی درام باید به گونه‌ای باشد که علاوه بر ظرفیت بالای سیم‌پیچ، بتواند از فشار و تنش‌های ایجاد شده در حین عملیات نیز مقاومت کند. به علاوه، طراحی درام باید به گونه‌ای باشد که از چرخش آزاد کابل جلوگیری کرده و عملکرد بهینه‌ای داشته باشد.
- شمارش لایه‌ها: هر لایه‌ای که روی درام پیچیده می‌شود، به نوبه خود بر ظرفیت درام می‌افزاید. باید در نظر داشت که تعداد لایه‌ها می‌تواند بر روی عملکرد و سرعت وینچ نیز تاثیر بگذارد. بنابراین، در طراحی وینچ باید تعادلی بین تعداد لایه‌ها، قطر درام و سرعت عملیات حفظ شود.
محاسبه ظرفیت درام وینچ دستی یک فرآیند پیچیده است که نیاز به دقت بالایی دارد. با استفاده از فرمول‌های مشخص و با در نظر گرفتن پارامترهای مهم مانند طول طناب، قطر درام، عرض فلنج‌ها و ثابت K، می‌توان ظرفیت دقیق درام را محاسبه کرده و از آن در طراحی و انتخاب وینچ‌های مناسب استفاده کرد. در طراحی وینچ‌ها باید توجه داشته باشیم که علاوه بر ظرفیت، ایمنی و عملکرد بهینه سیستم نیز به همان اندازه اهمیت دارد.
چنانچه برای پروژه خود نیاز به مشاوره دارید همین الان با کلیک روی این پیوند ، فرم را پر کنید
پرسش و پاسخ (FAQ) برای محاسبه ظرفیت درام وینچ
سوال 1: ظرفیت درام وینچ چگونه محاسبه می‌شود؟
ظرفیت درام وینچ با استفاده از فرمول زیر محاسبه می‌شود: ظرفیت درام برابر است با تقسیم حاصل ضرب طول طناب (L) و طول سیم‌پیچ (A) بر حاصل ضرب ثابت K، قطر بشکه (B)، و عرض بین فلنج‌ها (C).
سوال 2: پارامترهای موثر در محاسبه ظرفیت درام چیست؟
عوامل موثر شامل طول طناب (L)، طول سیم‌پیچ (A)، قطر بشکه (B)، عرض بین فلنج‌ها (C)، و ثابت K است که بسته به نوع و طراحی وینچ می‌تواند تغییر کند.
سوال 3: ثابت K چیست و چه نقشی دارد؟
ثابت K یک ضریب است که بر اساس مشخصات فنی طناب و طراحی درام تعیین می‌شود و در محاسبه دقیق ظرفیت درام وینچ‌ها ضروری است.
سوال 4: قطر بشکه (B) چگونه بر ظرفیت درام تاثیر می‌گذارد؟
هر چه قطر بشکه بزرگتر باشد، فضای بیشتری برای پیچیدن طناب فراهم می‌آید و در نتیجه ظرفیت درام افزایش می‌یابد.
سوال 5: چرا انتخاب نوع کابل مهم است؟
نوع کابل می‌تواند بر ظرفیت و عملکرد وینچ تاثیر بگذارد. کابل‌های فولادی محکم و مقاوم‌اند، در حالی که طناب‌های مصنوعی سبک‌تر و انعطاف‌پذیرتر هستند.
