وینچ‌ها یکی از مهم‌ترین تجهیزات در صنایع مختلف برای کشیدن یا جابجایی بار هستند. بخش اصلی عملکرد وینچ، گیربکس است؛ بخشی که انتقال قدرت از موتور به درام وینچ را انجام می‌دهد. انتخاب گیربکس مناسب تأثیر زیادی روی عملکرد، توان، و کارایی وینچ دارد. در این مقاله به بررسی انواع گیربکس‌های مورد استفاده در وینچ، مزایا و معایب آن‌ها می‌پردازیم و توضیح می‌دهیم چگونه باید گیربکس مناسب را با توجه به شرایط کاری انتخاب کنیم.
اصول انتخاب گیربکس مناسب برای وینچ
انتخاب گیربکس به چندین عامل اصلی بستگی دارد:
- گشتاور موردنیاز: هرچه گشتاور انتقالی بیشتر باشد، گزینه‌های انتخابی محدودتر می‌شوند. برای گشتاورهای بالا، تنها تعداد محدودی از گیربکس‌ها مانند نوع سیاره‌ای به اندازه کافی قوی هستند.
- راندمان: راندمان گیربکس و تأثیر آن بر مصرف انرژی بسیار اهمیت دارد. برای کاربردهایی که به انتقال قدرت بالایی نیاز دارند، گیربکس‌های با راندمان کم، توان عملیاتی را هدر می‌دهند.
- ادغام با طراحی وینچ: گیربکس باید به‌صورتی طراحی شود که به‌راحتی در ساختار وینچ جای بگیرد و با دیگر اجزای آن هماهنگ شود.
در برنامه‌های وینچ EMCÉ از چهار دسته اصلی گیربکس استفاده می‌شود:
- گیربکس اسپور (Spur Gearbox)
- گیربکس کرمی (Worm Gearbox)
- گیربکس مخروطی (Bevel Gearbox)
- گیربکس سیاره‌ای (Planetary Gearbox)
هر نوع گیربکس با توجه به ویژگی‌های خاص خود می‌تواند برای شرایطی خاص کارآمد باشد. منبع
بررسی انواع گیربکس‌ها
1. گیربکس اسپور (Spur Gearbox)
این گیربکس‌ها از ساده‌ترین و ابتدایی‌ترین انواع گیربکس هستند و اغلب به‌صورت ترکیبی با گیربکس‌های دیگر، مانند حلزونی، استفاده می‌شوند.
ویژگی‌ها:
- راندمان بسیار بالا
- سیستم ساده و کم‌هزینه
- طراحی مناسب برای کاربردهای کم یا متوسطِ گشتاور
کاربرد:
گیربکس‌های اسپور به دلیل طراحی ساده، به‌ندرت به‌عنوان مرکز انتقال نیرو در وینچ‌های سنگین استفاده می‌شوند. اغلب نقش مکمل را در کنار گیربکس‌های دیگر ایفا می‌کنند.

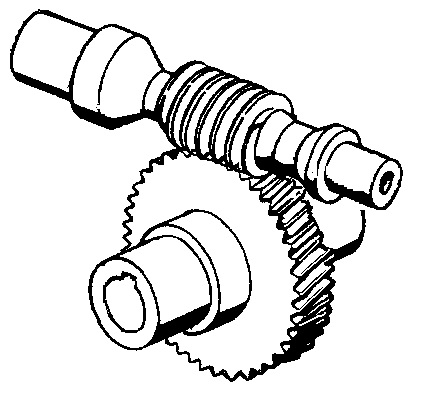

2. گیربکس حلزونی (Worm Gearbox)
گیربکس‌های حلزونی به دلیل خاصیت خودقفل‌شوندگی معمولاً در وینچ‌های کوچک یا متوسط، به‌ویژه در بارهای کمتر از 2.5 تن، به کار می‌روند.
ویژگی‌ها:
- طراحی فشرده
- خودقفل‌شوندگی: در نسبت‌های دنده بالای 80:1، شفت خروجی تحت بار نمی‌چرخد مگر اینکه نیرویی به شفت ورودی اعمال شود. این ویژگی برای ایمنی، بسیار مهم است.
- قیمت پایین‌تر نسبت به گیربکس‌های دیگر
معایب:
- راندمان پایین‌تر، به‌ویژه در هنگام شروع حرکت
- افزایش فرسایش به دلیل اصطکاک بالا
کاربرد:
این گیربکس‌ها در شرایطی که به حرکت متناوب نیاز است یا ترمز موتور وجود ندارد، کارایی بالایی دارند. منبع

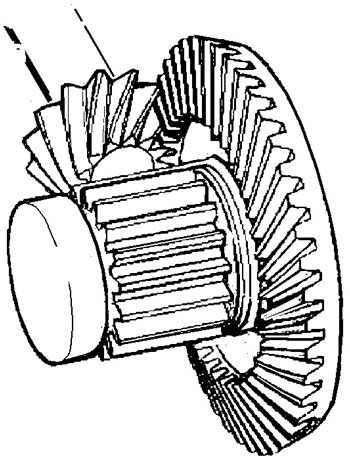

3. گیربکس مخروطی (Bevel Gearbox)
گیربکس‌های مخروطی طراحی خاصی دارند که قدرت گیربکس حلزونی را با بهره‌وری و راندمان گیربکس سیاره‌ای ترکیب می‌کنند.
ویژگی‌ها:
- راندمان بسیار خوب
- امکان انتقال نیرو با زاویه 90 درجه بین شفت ورودی و خروجی
- ارائه طیف گسترده‌ای از نسبت‌های گشتاور
کاربرد:
این گیربکس‌ها اغلب در طراحی‌هایی استفاده می‌شوند که فضای بیشتری داشته و انتقال قدرت در زاویه موردنیاز است. همچنین در مواردی که شفت خروجی به دو طرف در دسترس باشد، این گیربکس بسیار کاربردی است. منبع

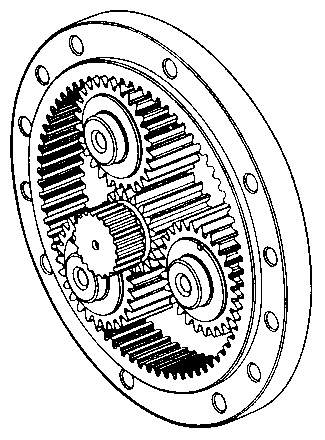

4. گیربکس سیاره‌ای (Planetary Gearbox)
این گیربکس‌ها پرکاربردترین نوع در وینچ‌های متوسط تا سنگین هستند، به دلیل توانایی بالا در انتقال گشتاور و طراحی مدولار آن‌ها.
ویژگی‌ها:
- راندمان بسیار بالا
- طراحی فشرده و مقاوم
- امکان ترکیب با ترمزهای چنددیسکی، سیستم‌های خنک‌کننده و حتی موتورهای اختصاصی
- توزیع یکنواخت نیرو درون مجموعه دنده
کاربرد:
گیربکس‌های سیاره‌ای برای شرایط کاری سنگین، از جمله در صنایع معدنی، دریایی و صنعتی، بسیار مناسب هستند. این گیربکس‌ها برای تحمل بارهای سنگین ایده‌آل هستند و دوام بالایی دارند. منبع
ترکیبات گیربکسی برای وینچ‌های خاص
در پروژه‌های بزرگ که به توان بالاتری نیاز است، اغلب ترکیبی از انواع گیربکس‌ها استفاده می‌شود. به عنوان مثال، ترکیب یک حلقه دنده با قطر بزرگ و چند گیربکس سیاره‌ای می‌تواند گشتاور بالایی ارائه دهد.
مزایا:
- دسترسی به گشتاورهای بسیار بالا
- توزیع یکنواخت نیرو برای کاهش تنش بر اجزا
- فضای داخلی درام برای جمع‌آوری کابل یا شیلنگ محفوظ باقی می‌ماند.
این ترکیب برای کاربردهایی مانند قرقره‌های کابل یا شیلنگ ایده‌آل است.
چگونه گیربکس مناسب انتخاب کنیم؟
انتخاب گیربکس مناسب برای وینچ نیازمند در نظر گرفتن عوامل متعددی است:
- گشتاور مورد نیاز: هرچه مقدار گشتاور بیشتر باشد، گیربکس‌های قوی‌تری مانند سیاره‌ای و ترکیبی موردنیاز خواهند بود.
- راندمان: برای کاربردهایی که به صرفه‌جویی انرژی نیاز است، گیربکس‌های با راندمان بالا توصیه می‌شوند.
- انعطاف‌پذیری و ادغام: گیربکس باید با موتور، ترمز و دیگر قطعات وینچ هماهنگی داشته باشد.
- هزینه: در کاربردهای ساده‌تر، می‌توان از گیربکس‌های کم‌هزینه‌تر مانند کرمی استفاده کرد.
گیربکس تعیین‌کننده توان و کارایی وینچ است. گزینه‌های مختلف، از گیربکس‌های اسپور با طراحی ساده گرفته تا گیربکس‌های سیاره‌ای پیشرفته، طیف وسیعی از نیازها را در صنایع مختلف پوشش می‌دهند. بر اساس کاربرد و مقدار گشتاور، انتخاب دقیق گیربکس می‌تواند هم کارآیی عملیاتی را بهبود بخشد و هم هزینه‌های عملیاتی را کاهش دهد. برای اطمینان از بهترین انتخاب، همیشه نوع کاربرد و شرایط کاری را در نظر بگیرید و اگر به راهنمایی بیشتری نیاز دارید، با متخصصان فنی ما مشورت کنید. همین حالا روی متن کلیک کنید
سوالات متداول (FAQ)
- چه نوع گیربکسی برای وینچ با ظرفیت بالا مناسب است؟
گیربکس‌های سیاره‌ای به دلیل طراحی مدولار و توانایی در ارائه محدوده وسیعی از گشتاورها، برای وینچ‌های با ظرفیت بالا مناسب هستند. - اصلی‌ترین مزیت گیربکس حلزونی چیست؟
گیربکس‌های حلزونی قابلیت خودقفل‌شوندگی دارند که مانع از لغزش یا جابجایی بار به صورت ناخواسته می‌شود. - چرا گیربکس اسپور کمتر برای بارهای سنگین استفاده می‌شود؟
به دلیل داشتن نسبت دنده پایین و ظرفیت بار محدود، گیربکس‌های اسپور عمدتاً برای کاربردهای سبک‌تر یا به‌عنوان مکمل استفاده می‌شوند. - ویژگی خاص گیربکس مخروطی چیست؟
این نوع گیربکس می‌تواند نیرو را در زوایای 90 درجه بین شفت‌های ورودی و خروجی منتقل کند، که برای کاربردهای خاصی بسیار کاربردی است.
